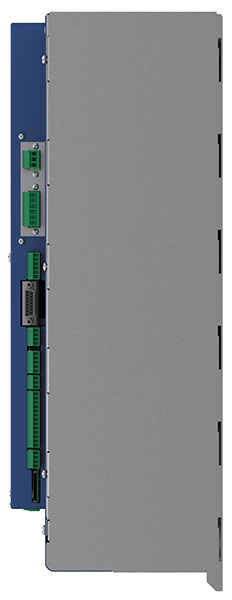

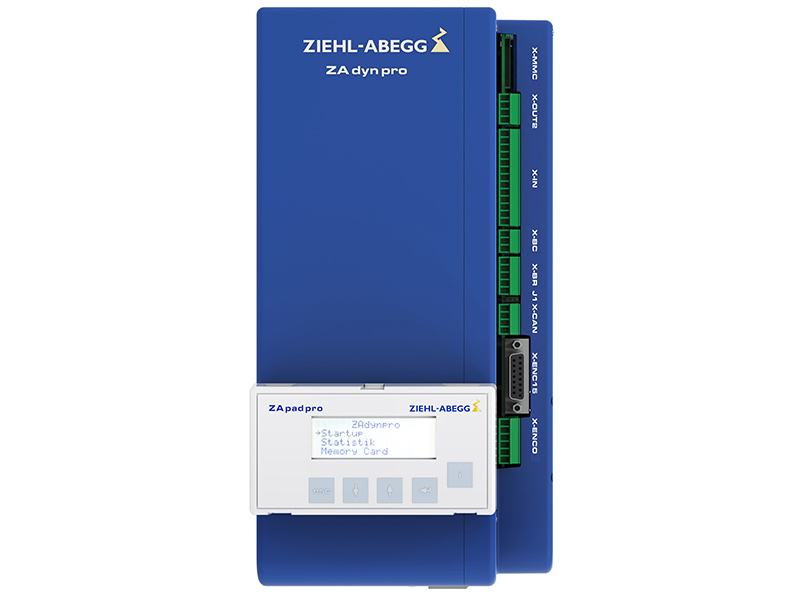

Высокая мощность при малых габаритах — частотный преобразователь ZAdynpro от компании ZIEHL-ABEGG подходит для малогабаритных, компактных распределительных шкафов для лифтовых установок Современные лифтовые установки основаны на новых, перспективных технологиях. В результате — меньше места для оборудования, больше места для пассажиров. Компоненты, которые раньше размещались в шахте, теперь приходится устанавливать в другом месте. С этой целью компания ZIEHL-ABEGG разработала новый частотный преобразователь, позволяющий конструировать компактные распределительные шкафы для лифтовых установок. Из-за минимальных размеров верхнего и нижнего этажей для технических компонентов в шахте лифта остается все меньше места. Теперь их приходится устанавливать в другом месте. Таким местом является распределительный шкаф системы управления лифтом. Но и здесь пространство ограничено. Частотный преобразователь ZAdynpro от компании ZIEHL-ABEGG разработан с учетом этой тенденции. Благодаря своим малым размерам он позволяет конструировать малогабаритные, компактные распределительные шкафы для лифтовых установок с машинным отделением или без него. Индивидуальные решения для распределительных шкафов В некоторых случаях, например, в установках без машинного отделения, к распределительному шкафу предъявляются высокие требования. Ведь они зачастую устанавливаются на этаже здания. При этом лежачий монтаж частотного преобразователя ZAdynpro и внешний сглаживающий дроссель дают возможность индивидуально адаптировать распределительный шкаф к условиям места установки. Заказ, хранение, ввод в эксплуатацию — все очень просто Все интерфейсы для присоединения системы управления лифтом и датчиков вращения уже интегрированы в ZAdynpro. Поэтому при заказе теперь не нужно выбирать дополнительные интерфейсные платы, на что раньше уходило много сил и времени. Благодаря использованию синхронных и асинхронных двигателей с одним и тем же устройством, на складе всегда найдется нужный вариант. Тип двигателя выбирается на месте установки во время ввода в эксплуатацию. ZAdynpro работает с синхронно-асинхронными двигателями в диапазоне мощности от 4,6 кВт до 37,0 кВт и при этом отличается привычной для устройств ZIEHL-ABEGG надежностью. Как и все устройства серии ZAdyn, частотный преобразователь ZAdynpro разработан специально для конкретного случая применения, а именно — для лифтов. Это находит свое выражение в чрезвычайно наглядной и простой структуре меню внешнего терминала управления ZApadpro. Следствием является простое управление и ввод в эксплуатацию.
Тихий и функциональный Встроенная функция безопасности Safe Torque Off (STO) согл. IEC 61800-5-2 (SIL 3) соответствует требованиям стандарта EN 81-20. Поскольку переключение контакторов двигателя происходит бесшумно, распределительный шкаф с ZAdynpro можно устанавливать даже на этажах зданий с плохой звукоизоляцией. Для эвакуации пассажиров предусмотрена система бесперебойного питания (USV) 1~230 В перем. тока, а также питание от аккумуляторов. Программное обеспечение ZAdynpro имеет следующие функции контроля, в соответствии с Директивой по лифтам 2014/33/EU:
- счетчик смен направлений движения для лифтов, если используются тросы или ремни с пластиковой оболочкой;
- автоматический контроль моторного тормоза в качестве элемента защиты от непреднамеренного перемещения кабины лифта;
- автоматический контроль моторного тормоза в качестве части защитного устройства, не допускающего превышение скорости подъема кабины лифта.
Кроме того, при работе с синхронными двигателями важные данные можно сохранить в датчике абсолютных значений двигателя. Позднее эта резервная копия может пригодиться. Забота об экологии и снижение расходов на энергию Лифт простаивает в течение многих часов каждый день. Эти периоды покоя позволяют экономить энергию. Путем активирования цифрового входа частотный преобразователь ZAdynpro можно переводить в режим ожидания. За счет этого потребление энергии снижается на 75 %. При необходимости ZAdynpro может в любой момент снова начать работу. На установках с повышенным КПД благодаря блокам обратного питания сети типа ZArec4C имеется возможность подавать обратно в сеть энергию, выработанную генератором. Соответствие нормам по ЭМС Частотный преобразователь ZAdynpro поставляется со встроенным сетевым фильтром. В сочетании с внешним сглаживающим дросселем это обеспечивает соблюдение всех норм по ЭМС для лифтов, перечисленных в стандартах EN 12015 и EN 12016. ZAdynpro — важный элемент для создания компактного распределительного шкафа. В сочетании с другими компонентами, такими как электронная система управления тормозами ZAsbc4 или блок обратного питания сети ZArec4C частотный преобразовать ZAdynpro позволяет добиться практически бесшумной и долговечной работы привода лифта.
